直流屏安裝及調試作業
文章出處：本站 人氣：1770發表時間：2021-03-04 13:44:45
直流屏安裝及調試作業
一、作業前工作
一、作業前工作
1.現場施工負責人向進入本施工范圍的所有工作人員明確交待本次施工設備狀態、作業內容、作業范圍、進度要求、特殊項目施工要求、作業標準、安全注意事項、危險點及控制措施、危害環境的相應預防控制措施、人員分工，并簽署（班組級）安全技術交底表。
2.工作負責人負責辦理相關的工作許可手續，開工前做好現場施工防護圍蔽警示措施，夜間施工現場必須照明燈光充足。
3.現場施工負責人組織檢查確認進入本施工范圍的所有工作人員正確使用勞保用品和著裝，并帶領施工作業人員進入作業現場。
二、開始主要作業
現場施工負責人發出許可開工命令

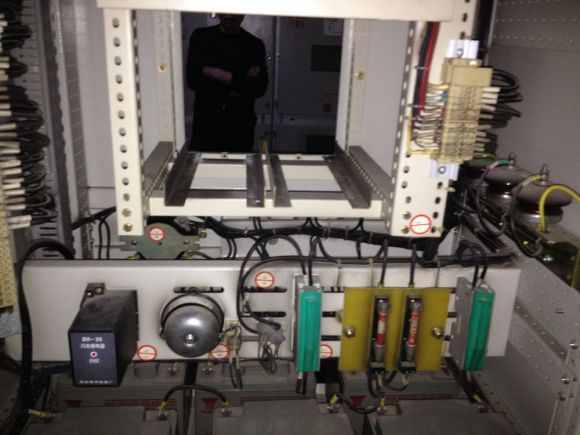

三、盤柜安裝作業程序
1.直流屏在卸裝、搬運過程中應該設專人負責統一指揮，指揮人員發出的指揮信號必須清晰、準確，搬運過程應緩慢移動，防止嚴重的沖擊和震蕩，以免損壞柜體、構件或傷人。
2.對于易脫落、難固定或者容易傾倒損壞的門、屏柜內的設備等，一般應拆下分開運輸。
3.直流屏的固定宜采用螺栓連接，應注意不得損傷屏體。
4.實施電焊時，應注意防止弧光傷害周圍人員的眼睛，必要時候可在周圍設置擋光屏。
5.在潮濕的地方進行電焊工作，焊工必須站在干燥的木板上或穿絕緣鞋。
6.電焊機的外殼必須有良好的接地。
7.電焊工應具備鑲有濾光鏡的手把面罩或套頭面罩、電焊手套、橡膠絕緣鞋及清除焊渣用的白光眼鏡（防護鏡）等防護用具。
8.電焊工更換焊條時，必須戴電焊手套，以防觸電。
9.電焊工離開工作現場必須將電焊機的電源切斷。
10.屏體的接地及屏內的保護接地直接應與接地網相連，不得轉接，接地使用規范要求規格的接地線。
11.盤、柜的固定及接地應可靠，盤、柜漆層應完好、清潔整齊。
四、電池組安裝作業程序
1.檢查電池殼體有無裂縫、滲漏和變形；極柱、安全閥周圍是否有液體溢出電池；極柱（板）、連接板（條）有無生銹氧化。
2.測量各單體電池端電壓。
3.蓄電池的安裝順序必須按照設計圖紙或廠家圖紙?zhí)峁┑倪B接排（線）進行合理布置，蓄電池應排列整齊一致，放置平穩。
4.安裝使用的工具，如鐵鉗、扳手、螺絲刀等，應做好安全措施，防止工作中發生誤觸碰，發生短路。
5.電池觸點和搭接處，應先清潔干凈，清潔后可涂電力復合脂，并使用力矩扳手緊固，力矩大小符合規范及廠家要求。廠家配的電池蓋應蓋上，以防止發生短路。
6.核對設計的施工圖和廠家提供的圖紙，進行直流系統內部連接線的敷設和接線工作，安裝接線工藝符合規范要求，排列整齊、工藝美觀。
7.蓄電池引出線應采用塑料色帶標明正、負極，每個蓄電池應在其臺座或外殼表面標明編號
五、充電裝置調試作業程序
1.測量回路絕緣時，應驗明無電壓，回路上無人工作，方可進行。測量過程中禁止他人接近。
2.小母線在斷開所有其他并聯支路時，絕緣電阻結果不應小于10MW。
3.測量絕緣前后，必須將設備對地放電。
4.確認交流電源輸入系統、充電裝置、監控模塊直流母線等安裝牢固、絕緣良好且符合設計要求。
5.用萬能表測量電池交流電源，檢查確認電壓無異常、大小符合廠家規定范圍，才可以合上電池輸入熔絲（或開關），打開整流工作開關，讓電源開始工作。
6.啟動充電裝置，充電裝置監控模塊應與高頻電源開關通信正常，監視的狀態與實際相符，監控模塊內的參數設置符合廠家要求。
7.測量檢查直流屏控制電源、儲能、信號、閃光等電源電壓輸出正常，符合設計要求。
8.檢查直流屏上的電池電壓、母線電壓、電池電流、母線電流等表計，應標示清晰，顯示與輸出所測數值對應正確。
9.模擬母線過電壓、欠電壓等故障，燈光信號動作正確、可靠，有警鈴信號的，應該信號可靠，清晰。
10.檢測絕緣監察裝置，可在直流電源裝置空載運行時進行。如果額定電壓為220V，采用25kW電阻（額定電壓為110V，用7kW電阻；額定電壓為48V，用1.7kW電阻）使直流母線接地，應發出聲光報警。
11.確認蓄電池組安裝結束，單體電池的電壓無異常，裝置能監測到整組電池的電壓，合上蓄電池組的充電熔斷器，對電池進行充電。
12.密封電池在使用前不需進行初充電，但應進行補充充電。補充充電應采取恒壓限流充電方式，充電電壓應按說明書規定進行。
13.密封電池如果出現以下三種情況應對電池更換或進行均衡充電：① 單獨擱置不用的時間超過三個月；② 蓄電池組單獨放電20%以上；③ 有兩節以上電池低于下限值。
14.如有必要對電池進行充放電試驗，應注意蓄電池的初充電及首次放電應按產品技術條件的規定進行，不得過充過放。并應符合下列要求：① 初充電前應對蓄電池組及其連接條情況進行檢查；② 初充電期間，應保證電源可靠，不得隨意中斷；③ 充電過程中，電解液溫度不應高于45℃。
15.在五次充、放電循環內，放電容量在（20±5）℃時應不低于額定容量。
16.蓄電池充好電后，在移交運行前應按產品的技術要求進行使用和維護。
17.充放電期間，應按規定時間記錄每個蓄電池的電壓、電流及電解液的密度、溫度。
18.充放電結束后，繪制整組充放電特性曲線。
